ตัวอย่างการใช้งาน
กระบวนการเชื่อมตัวถังในการผลิตตัวถังรถยนต์
อุปกรณ์แต่ละชิ้นจะถูกแยกออกเป็นบล็อกเพื่อให้เชื่อมต่อได้ง่ายขึ้น

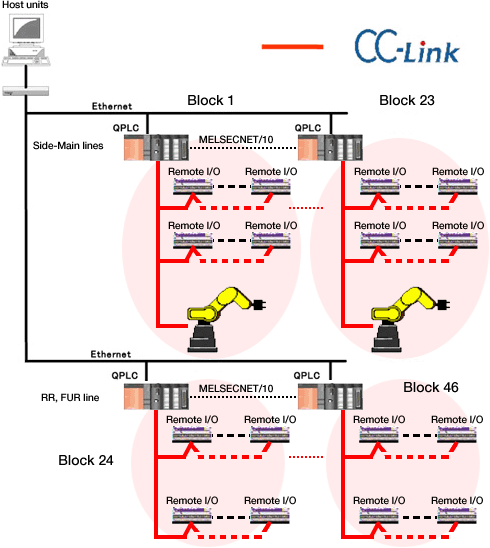

การกำหนดค่าระบบ (System Configuration)
นี่คือตัวอย่างสายการประกอบโดยใช้หุ่นยนต์เชื่อมอาร์กและหุ่นยนต์เชื่อมเฉพาะจุดสำหรับตัวถังรถ
PLC: 46 ตัว, แต่ละตัวจะมี 7 หรือ 8 CC-Link master units ประกอบอยู่
จำนวน remote I/O ทั้งหมด 2,000 ถึง 3,000 หน่วย (ทั้งระบบ)
ผลลัพธ์ที่ได้
-
- ลดจำนวนการเดินสายให้เหลือน้อยที่สุดเพื่อลดระยะเวลาในการก่อสร้าง
- การลดจำนวนการเดินสายลงช่วยลดค่าใช้จ่ายอย่างมาก นอกจากนี้การแยกอุปกรณ์แต่ละชิ้นออกเป็นบล็อกทำให้การเชื่อมต่อทำได้ง่ายขึ้นและลดระยะเวลาในการก่อสร้าง ลงเวลาในการติดตั้งและเดินสายอุปกรณ์ในสถานที่ลงอย่างมาก
-
- เวลาในการประมวลผลสั้นลง
- เครือข่ายความเร็วสูงถูกนำมาใช้กับ remoteI / O ช่วยเพิ่มประสิทธิภาพในการควบคุมและลดเวลาในการประมวลผลได้
แหล่งที่มา: Mitsubishi Electric System & Service Co., Ltd.
