CC-Link IE

เกี่ยวกับ CC-Link IE

1.เป็นตัวเลือกเครือข่ายที่ดีที่สุดสำหรับการควบคุมการผลิต ไปจนถึงระบบสารสนเทศทางธุรกิจ (Business Information System Level)

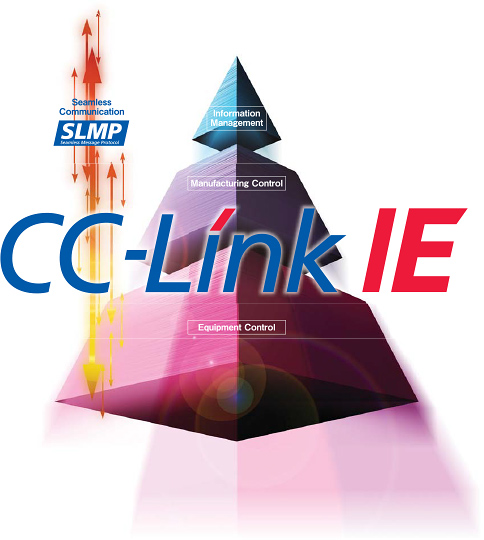

2.CC-Link IE คือการรวบรวมข้อมูลแนวดิ่งและเป็นครือข่าย Ethernet-based ตั้งแต่ IT Layer ไปจนถึง Field Layer
3.เป็นเครือข่ายที่มีความเร็วสูงเป็นพิเศษและมีหน่วยความจำมหาศาลที่ทำงานแบบเรียลไทม์
4.มาพร้อมกับเทคโนโลยี Time Sensitive Networking (TSN) ที่สนับสนุนผ่าน CC-Link IE TSN

คุณสมบัติของ CC-Link IE

เครือข่ายที่มาพร้อมกับระบบจัดการสารสาเทศที่มีความจุมหาศาล และควบคุมการสื่อสาร

1.การสื่อสารความเร็วสูงผ่านแบนด์วิธที่กว้างขวางขนาด 1 Gbps
ช่วยให้การควบคุมปลอดภัย และมีระบบการควบคุมความเร็วสูง เมื่อมีการส่งข้อมูลคุณภาพและข้อมูลสอบกลับในเวลาเดียวกัน
2.การผสมผสานกันระหว่างความปลอดภัย การควบคุมการเคลื่อนไหวและพลังงาน
การรับเข้า/ส่งออก (I/O) ความปลอดภัย การเคลื่อนไหว และการควบคุมพลังงานได้ถูกนำมารวมไว้ในเครือข่ายเดียว
3.การสื่อสารที่ง่าย ไม่ซับซ้อน
หน่วยความจำ - การสื่อสารในรูปแบบ Mapped Based Communications
4.ระบบที่ไม่ซับซ้อนและดูแลรักษาได้ง่าย
การเชื่อมต่อทางกายภาพ (Physical Layer) บนเครือข่าย Ethernet ที่มีมาตรฐาน พร้อมด้วยฟังก์ชั่นการระบุข้อบกพร่อง
5.การเดินสาย
มาพร้อมกับรูปแบบการเชื่อมต่อเครือข่ายที่ยืดหยุ่น รองรับโทโพโลยีแบบดาว (Star) แบบเส้นตรง (Line) แบบผสมผสานระหว่างดาวและเส้นตรง (Mixed Star and Line) และแบบวงแหวน (Ring)
6.สร้างระบบ IIoT ที่ยืดหยุ่น
เทคโนโลยี TSN ทำงานโดยยึดหลักการสื่อสารแบบ Time Sharing ซึ่งช่วยให้คุณได้รับข้อมูลบน Device ผ่าน IP ในขณะที่ตัวควบคุมการสื่อสารนั้นยังคงทำงานแบบเรียลไทม์

ทำความรู้จัก CC-Link IE

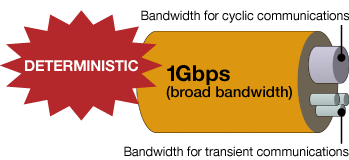

การสื่อสารด้วยความเร็วสูงผ่านแบนด์วิธที่กว้าง

การสื่อสารด้วยความเร็ว 1 Gbps

แบนด์วิธถูกแบ่งออกไปเป็นการสื่อสารแบบซิงโครนัสวนรอบตามที่กำหนด (Cyclic Communications) ซึ่งประกอบด้วย การรับเข้า/ส่งออก ระบบความปลอดภัย การเคลื่อนไหว และการควบคุมพลังงาน และ การสื่อสารข้อความตามสั่ง (Transient Communications) ซึ่งประกอบด้วย การแจ้งเตือน ระบบค้นหาข้อบกพร่อง ฯลฯ ซึ่งทั้งสองส่วนนี้จะไม่ส่งผลกระทบต่อประสิทธิภาพการทำงานของระบบ

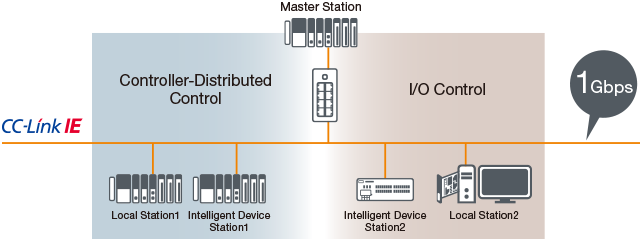

การสื่อสารด้วยความเร็วสูง ช่วยเพิ่มประสิทธิภาพในการผลิต

การสื่อสารด้วยความเร็ว 1Gbps ช่วยให้การควบคุมของ Field Device และการประสานงานระหว่างอุปกรณ์แต่ละตัวทำได้อย่างรวดเร็ว ลดระยะเวลาในการดำเนินการ

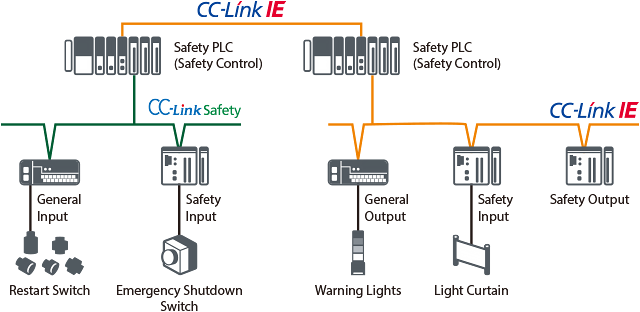

การควบคุมความปลอดภัย

กระจายสัญญาณความปลอดภัยผ่านทางเครือข่ายและระหว่างกระบวนการ

ด้วยการติดตั้ง Safety PLCs ในแต่ละกระบวนการบนสายการผลิตและเชื่อมต่อกับเครือข่าย CC-Link IE Field (โดยใช้ฟังก์ชั่นความปลอดภัยในการสื่อสาร) ควรมีการ Safe Shutdown เกิดขึ้นในกระบวนการหนึ่ง และการเชื่อมต่อที่มีอยู่จะช่วยรับรองว่าระบบจะ Safe Shutdowns กระบวนการใกล้เคียงต่อไปด้วย

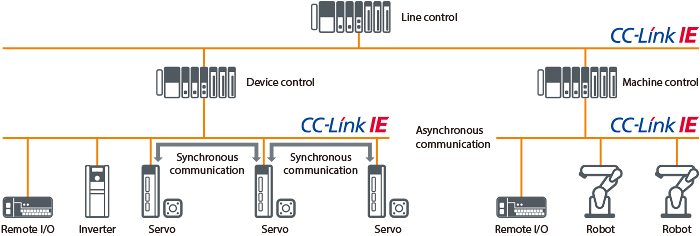

การควบคุมความเคลื่อนไหว

ซิงโครไนซ์ระหว่างชุดควบคุมการขับเคลื่อนเซอร์โว ( Servo Amplifier) และอุปกรณ์อื่นๆ

ระบบควบคุมการเคลื่อนไหวช่วยให้คุณสามารถกำหนดรอบซิงโครไนซ์การสื่อสารระหว่างอุปกรณ์ได้ เช่น การซิงโครไนซ์กับชุดควบคุมการขับเคลื่อนเซอร์โว (Servo Amplifier)

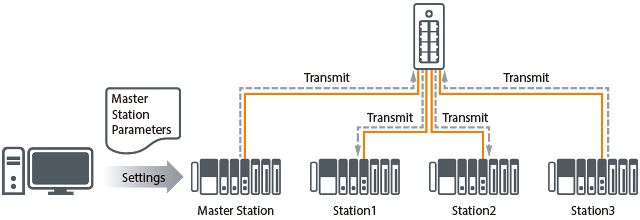

เขียนระบบการสื่อสารได้อย่างง่ายดาย

ด้วยระบบโครงสร้างเครือข่ายที่ไม่ซับซ้อน ไม่จำเป็นต้องติดตั้งการเชื่อมต่อ

คุณสามารถส่งข้อมูลได้ด้วยการตั้งค่าพารามิเตอร์และการเขียนโปรเกรม โดยระบบจะดำเนินการอ่านและเขียนลงบนหน่วยความจำ

สามารถสร้างและบำรุงรักษาระบบได้อย่างง่ายดาย

ใช้ประโยชน์จากเทคโนโลยีมาตรฐานระดับโลก

ช่วยลดค่าใช้จ่ายด้วยการใช้อุปกรณ์ระบบที่รองรับ Ethernet ในอุตสาหกรรม เช่น สายเคเบิ้ล ตัวเชื่อมต่อ และอุปกรณ์ระดับ Physical Layer

: สายเคเบิ้ล Ethernet (มาตรฐาน CAT5e)

: สวิชต์ Ethernet ความเร็ว 1 Gbps

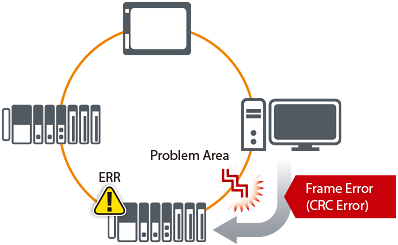

ระบบระบุข้อบกพร่องในเครือข่าย

เราได้ใส่ Error Code แจ้งเตือนเอาไว้ใน Frame และในส่วนข้อมูลมูลที่ถูกส่งออกไปในรูปแบบ Transmission Frame และนั่นก็จะทำให้การตรวจจับพื้นที่ที่มีปัญหาง่ายขึ้น ในกรณีที่ Frame Data เกิดความผิดพลาด โดยมีสาเหตุจากความผิดปกติของสายเคเบิ้ล

แอปพลิเคชั่นค้นหาข้อบกพร่องในเครือข่าย

เราสามารถลดระยะเวลาหยุดเครื่องจักร (Downtime) ลงได้เมื่อเกิดปัญหา โดยการระบุพื้นที่ที่มีปัญหาบนเครือข่ายอย่างรวดเร็วด้วยเครื่องมือมาตรฐาน

อิสระในการติดตั้งระบบเครือข่ายตามการใช้งานจริง

เราสามารถสร้างรูปแบบเครือข่ายได้ง่ายๆ ทั้งแบบดาว (star) แบบเส้นตรง (line) แบบผสมผสานระหว่างดาวและเส้นตรง (Mixed Star and Line) และแบบวงแหวน (Ring) เพียงแค่เชิ่อมต่อสายเคเบิ้ลกับ Port เปิด

สร้างระบบ IIoT ที่ยืดหยุ่น

เทคโนโลยีการสื่อสารบนมาตรฐาน TSN มีรูปแบบการสื่อสารแบบแบ่งเวลา (Time Sharing)

TSN (Time-Sensitive Networking) คือเทคโนโลยีการสื่อสารบนเครือข่าย Ethernet ซึ่งมีกระบวนการสื่อสารแบบแบ่งเวลา (Time Sharing) ซึ่งจะทำให้การรวบรวมข้อมูลบนอุปกรณ์ผ่าน IP พร้อมควบคุมการสื่อสารนั้นยังคงทำงานแบบเรียลไทม์

Building flexible IIoT system
