เทคโนโลยีเครือข่าย

CC-Link IE TSNNEW!

CC-Link IE TSN คือระบบแรกที่ผสมผสานแบนด์วิธบน Ethernet ในระดับ Gigabit กับมารตรฐาน Time Sensitive Networking (TSN) ซึ่งช่วยเพิ่มการเปิดกว้างทางการใช้งาน ในขณะที่ทำให้การทำงานของระบบมีความเสถียรและมีประสิทธิภาพมากขึ้น

  • ถ้อยแถลงการณ์PDF
  • สมุดปกขาว
  • ข้อมูลจำเพาะ
    CC-Link IE TSNnew window
  • ผลิตภัณฑ์ที่รองรับเครือข่าย
    CC-Link IE TSNnew window
  • ทำความรู้จัก CC-Link IE TSN
  • เทคโนโลยี TSN และ Protocol Layers
  • คุณสมบัติของ CC-Link IE TSN
  • ตัวอย่างการใช้งาน

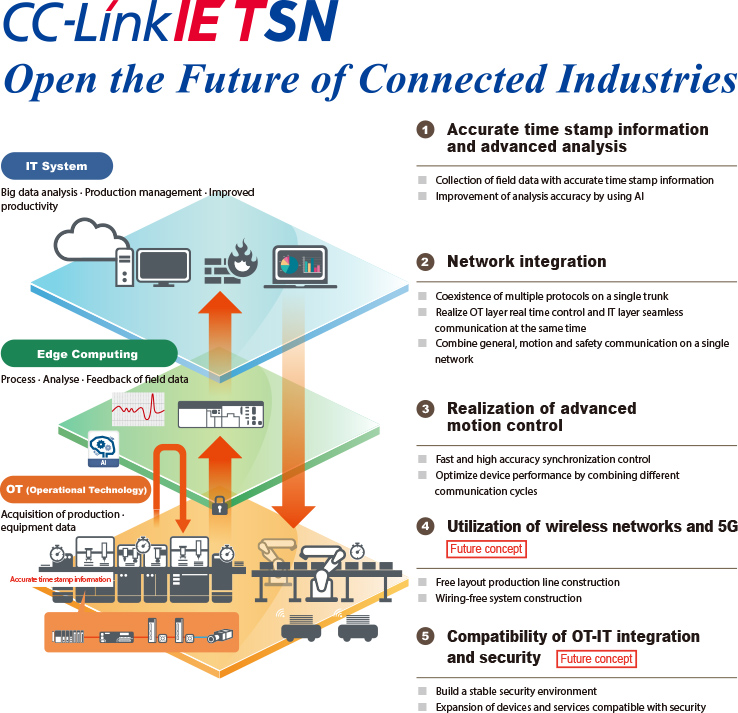

ทำความรู้จัก CC-Link IE TSN

This browser does not support the HTML5 video element.

ระบบ CC-Link IE TSN ได้เพิ่มมาตรฐาน TSN เพือช่วยเพิ่มการเปิดกว้างทางการใช้งาน ในขณะที่การทำงานของระบบมีความเสถียรและมีประสิทธิภาพมากขึ้น

เทคโนโลยี TSN และ Protocol Layers

  • CC-Link IE TSN's Protocol จะใช้งาน Layer ที่ 3 – 7 อ้างอิงตามรูปแบบโครงสร้าง OSI และเทคโนโลยี TSN จะติดตั้งอยู่บน Layer ที่ 2

TSN (Time-Sensitive Networking)

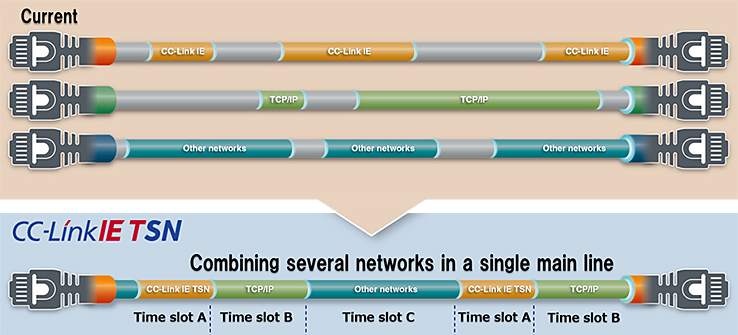

TSN ประกอบด้วยมาตรฐานสากลหลายประการ มาตรฐานที่สำคัญคือ IEEE802.1AS (Time synchronization method) และ IEEE802.1Qbv (Time sharing method) เมื่อนำสิ่งเหล่านี้มาประกอบกับมาตรฐานครือข่าย Ethernet จะก่อให้เกิดการรับส่งข้อมูลที่ตรงเวลา มั่นใจได้ว่าข้อมูลจะถูกส่งไปในช่วงเวลาที่กำหนด รวมถึงสามารถนำไปใช้งานกับโปรโตคอลสื่อสาร (Communication Protocol) อื่นๆ ได้

คุณสมบัติของ CC-Link IE TSN

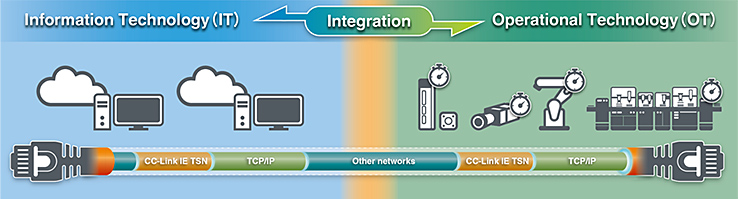

(1) ผสมผสานระบบการควบคุมการสื่อสารและข้อมูลการสื่อสารเข้าด้วยกัน

  • ด้วยการสื่อสารแบบเรียลไทม์ในขณะที่รวมการสื่อสารของเครือข่ายแบบเปิดอื่น ๆ และข้อมูลบนระบบไอทีบนเครือข่ายเดียวกันจะช่วยเพิ่มอิสระในการตั้งค่าและเชื่อมต่อระบบและลดค่าใช้จ่ายในการเดินสายได้

(2) วิธีการสื่อสารของเครือข่าย CC-Link IE TSN

  • CC-Link IE แบบเดิมจะใช้วิธีการส่งแบบโทเค็น (token passing method) โดย Station จะโอนสิทธิ์การส่งข้อมูลไปยังสถานีถัดไปหลังจากทำการส่งข้อมูลของตัวเองเสร็จแล้วโดยการโอนโทเค็น
  • CC-Link IE TSN ใช้การซิงโครไนซ์เวลาทั้งเครือข่าย (Time synchronization method) เฟรมการสื่อสารอินพุตและเอาต์พุตจะถูกส่งพร้อมกันทั้งสองทิศทางในเวลาที่กำหนด ซึ่งช่วยลดเวลาในการอัปเดตข้อมูลในวงจรเครือข่ายได้

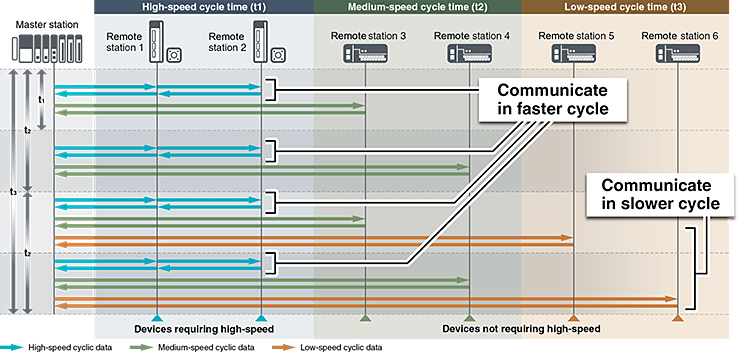

  • CC-Link IE TSN สามารถใช้รอบการสื่อสาร (communication cycles)หลายรอบภายในเครือข่ายเดียวกัน ทำให้สามารถรักษาประสิทธิภาพของอุปกรณ์ที่ต้องการวงจรการสื่อสารที่มีประสิทธิภาพสูง เช่น Servo Amplifier และอุปกรณ์เชื่อมต่อที่ไม่ต้องใช้วงจรการสื่อสารความเร็วสูง เช่น Remote I / O เพื่อให้ตรงกับการใช้งานในแต่ละอุปกรณ์ สามารถปรับวงจรการสื่อสารให้เหมาะสมเพิ่มประสิทธิภาพการควบคุมการเคลื่อนไหวได้สูงสุดและลด tact time ได้

(3) ลดชั่วโมงการทำงานในการเริ่มต้นการทำงานและการบำรุงรักษา

  • CC-Link IE TSN ยังรองรับโปรโตคอล SNMP อุปกรณ์ที่รองรับการใช้งานเครือข่าย CC-Link IE TSN และอุปกรณ์สื่อสารแบบ IP Address เช่น สวิตช์และเราเตอร์ สามารถใช้เครื่องมือตรวจสอบ SNMP ที่ใช้งานทั่วไปมาใช้งานในการวิเคราะห์ร่วมกันได้
  • การซิงโครไนซ์เวลาถูกควบคุมโดยเทคโนโลยี TSN ซึ่งใช้เพื่อปรับเทียบความแตกต่างของเวลาระหว่างอุปกรณ์ที่เข้ากันได้กับเครือข่าย CC-Link IE TSN ทำให้การซิงโครไนซ์เวลามีความแม่นยำสูง ข้อมูลเวลาที่รวบรวมได้จากในอุปกรณ์ Master และอุปกรณ์ Slave จะถูกซิงโครไนซ์ในระดับไมโครวินาที หากเกิดข้อผิดพลาดของเครือข่ายจะทำให้สามารถตรวจสอบบันทึกการทำงานและติดตามเหตุการณ์ได้อย่างแม่นยำ สามารถลำดับเวลาที่เกิดข้อผิดพลาดได้
  • นอกจากนี้ยังสามารถให้ข้อมูลสถานที่ผลิตและข้อมูลเวลาที่ถูกต้องแก่ระบบไอทีได้อีกด้วย ช่วยให้การวิเคราะห์ข้อมูลร่วมกับ AI สามารถปรับปรุงกระบวนการเพิ่มเติมด้วยวิธีการบำรุงรักษาเชิงคาดการณ์ได้ (Predictive Maintenance)

(4) การเพิ่มจำนวนผลิตภัณฑ์ที่เข้ากันได้ด้วยวิธีการพัฒนาต่างๆ

  • CC-Link IE TSN รองรับการใช้งานทั้งบนแพลตฟอร์มฮาร์ดแวร์และซอฟต์แวร์ (ฮาร์ดแวร์ที่ใช้ ASIC และ FPGA) ยิ่งไปกว่านั้นยังสามารถพัฒนาด้วยซอฟต์แวร์โปรโตคอลสแต็กบนชิป Ethernet ทั่วไปได้สำหรับทั้งอุปกรณ์ Master และอุปกรณ์ Slave ในทุกกรณี และรองรับการเชื่อมต่อด้วย Bandwidth 100Mbit และ 1Gbit ในระดับ Physical layer ทุกกรณี
  • ด้วยความยืดหยุ่นในการพัฒนานี้จะช่วยให้ผู้จำหน่ายอุปกรณ์สามารถพัฒนาผลิตภัณฑ์ด้วยวิธีการที่เหมาะสมที่สุด สามารถช่วยลดเวลาในการพัฒนาและสามารถวางขายผลิตภัณฑ์ในตลาดได้รวดเร็ว ส่งผลให้ผู้ใช้งานมีตัวเลือกในการใช้งานที่หลากหลาย

ตัวอย่างการใช้งาน

ด้วยการใช้มาตรฐาน TSN ทำให้เครือข่าย CC-Link IE TSN ไม่เพียงแต่ลดความซับซ้อนในการใช้อุปกรณ์เท่านั้น แต่ยังทำให้เกิดการสื่อสารควบคุมความเร็วสูงด้วยโปรโตคอลที่ถูกออกแบบใหม่ให้เหมาะสมกับอุตสาหกรรมต่างๆ

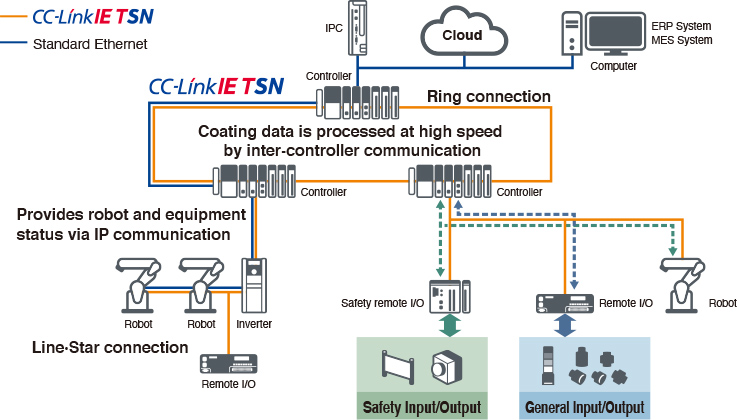

(1) อุตสาหกรรมยานยนต์ (การทำสี)

  • คุณสามารถรวบรวมและวิเคราะห์ข้อมูลจำนวนมากในกระบวนการพ่นสีรถยนต์ เช่น ข้อมูลคุณภาพการทำสี และข้อมูลการตรวจสอบอุปกรณ์ของหุ่นยนต์พ่นสีด้วยความเร็วสูง นอกจากนี้ยังรองรับการผลิตแบบแปรผันได้ด้วยการส่งข้อมูลสูตรสีที่หลากหลายไปยังอุปกรณ์ได้แบบเรียลไทม์
  • ผนวกรวมการสื่อสารแบบทั่วไปและการสื่อสารเพื่อความปลอดภัย ทำให้ช่วยลดค่าใช้จ่ายในการเดินสายไฟและลดความผิดพลาดในการเดินสายลงอย่างมาก ฟังก์ชันลูปแบ็คที่มากับการเชื่อมต่อแบบแบบวงแหวน (Ring topology) ทำให้สามารถหลีกเลี่ยงการหยุดชะงักของอุปกรณ์ในกรณีที่อุปกรณ์มีปัญหาและสามารถลดเวลาหยุดทำงานได้

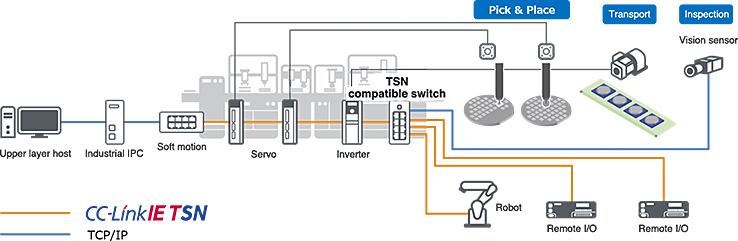

(2) อุตสาหกรรมผลิตอุปกรณ์เซมิคอนดักเตอร์ (การเชื่อม)

  • สามารถสื่อสารข้อมูลจำนวนมาก เช่น ข้อมูลชุดรูปแบบการทำงาน และข้อมูลการตรวจสอบย้อนกลับ ด้วยความเร็วสูงโดยไม่ส่งผลกระทบต่อการสื่อสารเพื่อควบคุมอุปกรณ์
  • แม้ว่าจะมี IPC ซึ่งเป็นตัวควบคุมอุปกรณ์หลัก แต่ฟังก์ชันหลักของเครือข่าย CC-Link IE TSN สามารถใช้งานด้วยซอฟต์แวร์ได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ที่มีอยู่และใช้แบบเดิมที่เคยออกแบบไว้ในการทำงานได้ ซึ่งช่วยลดชั่วโมงการทำงานในการออกแบบลงได้มาก
