โค้ดตัวอย่างสำหรับ CC-Link IE TSN Class A (ver.2.0) remote station

1. Features

(1)โค้ดตัวอย่างกระชับสำหรับ remote stations

  • โค้ดประเภทนี้มีค่าใช้จ่ายด้านทรัพยากรต่ำ ทำให้เหมาะสำหรับใช้กับไมโครคอนโทรลเลอร์สำหรับโซลูชันที่คุ้มค่า

(2)ซอฟต์แวร์และการออกแบบ API ช่วยให้การประยุกต์ใช้งาน Industrial Ethernet และอุปกรณ์ที่รองรับ CC-Link IE Field Basic เป็นเรื่องง่าย

  • รหัสการประมวลผลโปรโตคอล CC-Link IE TSN ถูกจัดทำเป็นไลบรารี โดย API และ Wrapper มีไว้สำหรับเชื่อมต่อกับโปรแกรมที่ขึ้นอยู่กับอุปกรณ์ เช่น TCP/ IP stack และ OS
  • โค้ดตัวอย่างสำหรับ remote stations ของ CC-Link IE Field Basic และข้อมูลจำเพาะของ API และ Wrapper มีคล้ายคลึงกันอย่างมาก ทำให้อุปกรณ์ที่เข้ากันได้กับ CC-Link IE TSN สามารถพัฒนาได้โดยใช้ผลิตภัณฑ์ที่เข้ากันได้กับ CC-Link IE Field Basic เป็นพื้นฐาน

(3)Free download

  • พันธมิตร CLPA ทั้งหมดสามารถดาวน์โหลดได้ฟรี

2. Development environment

ใช้ development environment ด้านล่างเพื่อตรวจสอบการทำงาน
Development environment นี้ใช้เครื่องมือที่ออกโดย ST-Microelectronics (ไม่เสียค่าใช้จ่าย) และ OS / IP Stack ยังใช้ OSS ดังนั้นจึงสามารถใช้งานกับ Evaluation board ได้


(ไฟล์ Project, OSS และ H/W drivers ถูกรวบรวมและเผยแพร่บนเว็บไซต์เป็นตัวอย่างโปรแกรม)
ลำดับ รายการ ชื่อผลิตภัณฑ์ เวอร์ชัน ผู้ผลิต
1 Evaluation board NUCLEOF429ZI * - ST-Microelectronics
2 Integrated development environment STM32CubeIDE 1.7.0 ST-Microelectronics
3 OS FreeRTOS V10.3.1 Amazon
4 IP Stack lwIP(lightweight IP) 2.1.2 lwIP Developer Group

*On-board microcontroller (STM32F429ZIT6)

Frequency 180MHz
CPU ARM Cortex-M4
FLASH 2,048kByte
RAM 256kByte

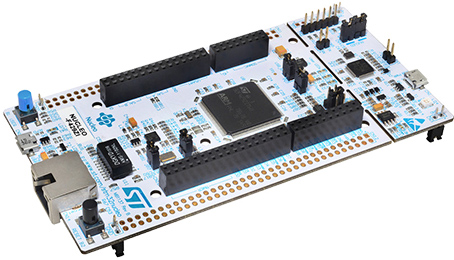

NUCLEOF429ZI
(Made by ST-Microelectronics)

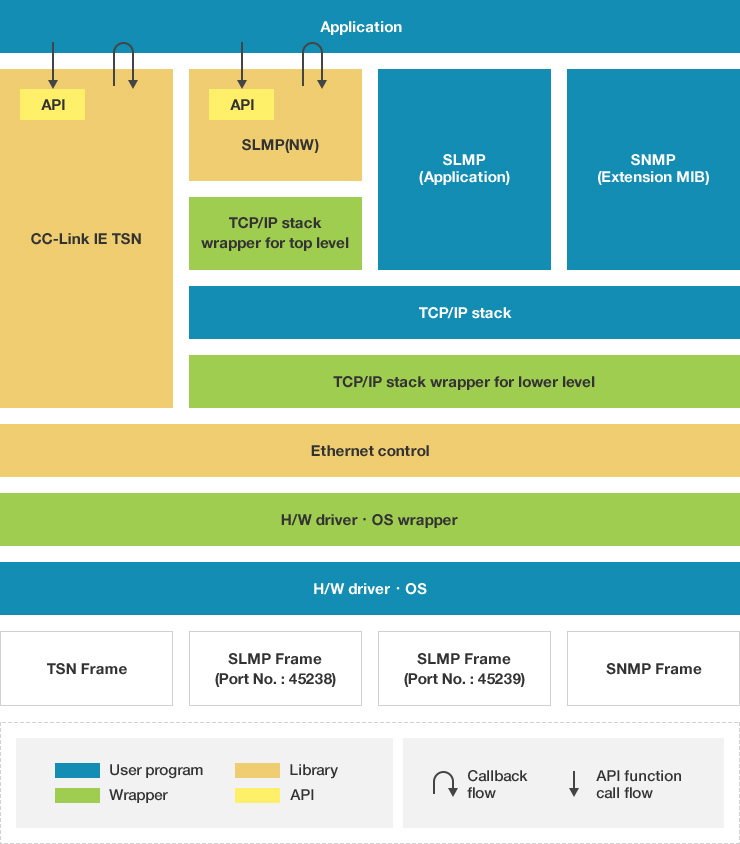

3. การตั้งค่าโปรแกรม

อุปกรณ์ Ethernet ที่สามารถสนับสนุนเครือข่าย CC-Link IE TSN

  • รหัสประมวลผลโปรโตคอล CC-Link IE TSN มีให้เป็นไลบรารี
  • เตรียม wrapper และ API เป็น I/F ด้วยไลบรารี
  • ไฟล์ตัวอย่างจะถูกจัดเตรียมสำหรับ IP stack และการประมวลผลขึ้นอยู่กับไดรเวอร์ H/W และฟังก์ชัน/การประมวลผลที่ขึ้นกับอุปกรณ์ตามโปรแกรมผู้ใช้ในเอกสารข้อกำหนดของ CC-Link IE TSN

4. ข้อมูลจำเพาะ

4.1. Performance specification

ข้อมูลจำเพาะด้านประสิทธิภาพของโค้ดตัวอย่างสำหรับ remote stations แสดงอยู่ด้านล่าง

ลำดับ รายการ ค่าประสิทธิภาพ
1 ROM usage Approx. 167kByte
2 RAM usage Approx. 91kByte
(Approx. 17kByte for the library section only)

4.2. ข้อมูลจำเพาะด้านการสื่อสาร

โค้ดตัวอย่างสำหรับ remote stations และข้อมูลจำเพาะด้านการสื่อสารที่ได้จาก Evaluation board แสดงไว้ด้านล่าง

ลำดับ รายการ ข้อมูลจำเพาะ
1 Station type Remote station
2 Communication speed 100Mbps
3 Certified class Class A ver.2.0
4 Communication method Time-managed polling method
5 Maximum response time 1024μs
6 Shortest communication time 1024μs
7 Transmission line format Star, Line
8 Cyclic transmission function Max. 1380Byte
(Total size of bit device, word device, safety device)
9 Transient transmission function Client function: YES
Server function: YES
Maximum frame size: 1518Byte

คลิกที่นี่เพื่อดาวน์โหลดโค้ดตัวอย่างnew window
