เทคโนโลยีเครือข่าย

ข้อมูลจำเพาะของ CC-Link/LT

    โหมด
4 จุด
โหมด
8 จุด
โหมด
16 จุด
ข้อมูลจำเพาะของ CC-Link/LT จำนวนสูงสุดของจุดการลิงก์ 256 จุด
(512 จุด)*
512 จุด
(1024 จุด)*
1024 จุด
(2048 จุด)*
จำนวนจุดการลิงก์ต่อสเตชั่น 4 จุด
(8 จุด)*
8 จุด
(16 จุด)*
16 จุด
(32 จุด)*
เวลาสแกนลิงก์
(มิลลิวินาที)
เมื่อมีการเชื่อมต่อ
32 สเตชั่น
จำนวนจุด 128 จุด 256 จุด 512 จุด
2.5Mbps 0.7 0.8 1.0
625Kbps 2.2 2.7 3.8
156Kbps 8.0 10.0 14.1
เมื่อมีการเชื่อมต่อ
64 สเตชั่น
จำนวนจุด 256 จุด 512 จุด 1024 จุด
2.5Mbps 1.2 1.5 2.0
625Kbps 4.3 5.4 7.4
156Kbps 15.6 20.0 27.8
ข้อมูลจำเพาะของการสื่อสาร ความเร็วในการสื่อสาร 2.5Mbps / 625Kbps / 156Kbps
ระบบการสื่อสาร วิธีการ BITR (Broadcast polling + Interval Timed Response)
รูปแบบเส้นทางการส่งข้อมูล รูปแบบ T branch
ระบบการควบคุมข้อผิดพลาด CRC
จำนวนสูงสุดของหน่วยที่เชื่อมต่อ 64 หน่วย
จำนวนสเตชั่นสเลฟ 1 ถึง 64
จำนวนสูงสุดของโมดูลที่เชื่อมต่อกับสายสาขา 8 หน่วย / สาขา
ความยาวระหว่างสเตชั่น ไม่จำกัด
ความยาวระหว่าง T branch ไม่จำกัด
ตำแหน่งการเชื่อมต่อสเตชั่นมาสเตอร์ เชื่อมต่อกับส่วนปลายของสายหลัก
ฟังก์ชัน RAS การวินิจฉัยเครือข่าย, การวินิจฉัย loopback ภายใน, การปลดการเชื่อมต่อสเตชั่นสเลฟ และการย้อนกลับอัตโนมัติ
สายเคเบิลการเชื่อมต่อ สายเคเบิลเฉพาะแบบแบน (0.75 ตร.มม. ×4),
สายเคเบิลเฉพาะความยืดหยุ่นสูง (0.75 ตร.มม. ×4),
สายเคเบิล VCTF
(ตามมาตรฐาน JIS C 3306, 0.75 ตร.มม. ×4)

*นี่คือจำนวนที่อยู่ของจุดการลิงก์ ในกรณีที่ใช้จำนวนที่อยู่เท่ากันสำหรับอินพุตและเอาต์พุต

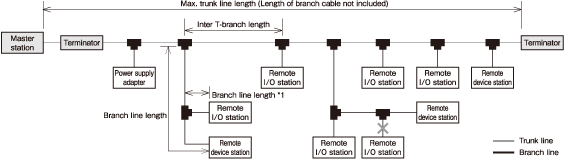

ข้อมูลจำเพาะของการเดินสาย CC-Link/LT

CC-Link/LT wiring specification

รายการ Specifications หมายเหตุ
ความเร็วในการสื่อสาร 2.5Mbps 625kbps 156kbps
ความยาวระหว่างสเตชั่น ไม่จำกัด
จำนวนสูงสุดของ
โมดูลที่เชื่อมต่อกับ
สายสาขา
8 หน่วย / สาขา
ความยาวสูงสุดของสายทรังค์ 35 ม. 100 ม. 500 ม. ความยาวสายเคเบิลระหว่างเทอร์มิเนเตอร์
(ไม่รวมความยาวสายเคเบิลสาขา)
ความยาวระหว่าง T branch ไม่จำกัด
ความยาวสูงสุดของสายสาขา 4 ม. 16 ม. 60 ม. ความยาวโดยรวมของสายเคเบิลสำหรับหนึ่งสายสาขา
ความยาวโดยรวมของสายสาขา 15 ม. 50 ม. 200 ม. ความยาวโดยรวมของสายสาขาทั้งหมด
  • สายสาขาสามารถใช้ร่วมกับสายเคเบิลเฉพาะแบบแบน, สายเคเบิล VCTF หรือสายเคเบิลสำหรับส่วนที่เคลื่อนที่ได้โดยเฉพาะ
  • สายเคเบิลต่างชนิดกันไม่สามารถใช้ร่วมกันได้ภายในสายหลัก
  • สายเคเบิลต่างชนิดกันไม่สามารถใช้ร่วมกันได้ภายในสายสาขาเดียวกัน
  • ติดตั้งสเตชั่นมาสเตอร์ที่ส่วนปลายด้านใดด้านหนึ่งของสายหลัก
  • ติดตั้งตัวต้านทานส่วนปลายภายในระยะ 20 ซม. ของสเตชั่นมาสเตอร์
  • *1:รวมความยาวของสาขาจากสายสาขาไว้ในความยาวสายสาขาโดยรวม
  • *2:ไม่สามารถเดินสายสาขาจากสายสาขาใดๆ
